MAX1561／MAX1599驱动白光LED电路图

　　MAX1561／MAX1599为高效率升压型变换器，它们能够以恒定电流、87％的效率驱动多达6个白光LED，可为移动电话、PDA和其他的便携式电子设各提供背光源。其升压转换结构允许白光LED串联连接，使每个LED保持相同的电流，以获得均匀的亮度，这种配置不需要限流电阻。

　　MAX1561／MAX1599内置高电压、低RDS-ON的N沟道MOSFET开关，可提供较高的转换效率及有效延长电池的使用寿命。双重模式输人提供简单的亮度调整和开关控制。MAX1561的1MHz（MAX1599为500kHz）的高速、电流模式脉宽调制（PWM）结构允许选用小尺寸的输人、输出电容和电感，并使输入电源（电池）上的纹波降至最小。可编程软启动功能能够消除启动过程中的浪涌电流。MAX1561／MAX1599采用节省板上空间的8引脚、3mm×3mm、焊盘裸露的薄型DEN封装。

　　MAX1561／MAX1599的主要技术特性如下。

　　①采用灵活的模拟或PWM亮度控制，可简单、精确地调节电流，并可获得均匀亮度。

　　②内置30V、低RDS-ON的N沟道MOSFET开关，最大输出功率为900mW，效率高达87％。

　　③1MHz（MAX1561）或500kHz（MAXl599）高速PWM工作频率，可选用小尺寸外部元件。④2.6～5.5V的输入电压范围。

　　⑤最大输出电压为26V，带过压保护。

　　⑥低的输入纹波（15mVp－p）。

　　⑦具有零输入浪涌电流的软启动功能。

　　⑧0.3μA的关断电流。

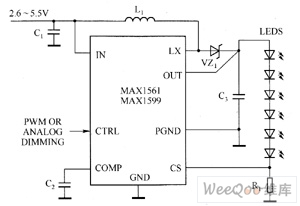

　　MAX1561／MAX1599马区动白光LED电路如图所示。

　　图 MAX1561／MAX1599驱动白光LED电路
